Демпферное соединение: дешёвое кольцо или нормальное

Под днищем задребезжало, человек приезжает менять гофру, а гофра целая. Звук идёт от соседнего узла, про который в интернете почти ничего не написано, - от демпферного соединения. И выбор внутри него решает не сегодняшний чек, а то, приедете вы сюда снова через год или нет.

Что это за узел

Демпферное соединение - это разъёмный стык между двумя частями выхлопной трассы. Два фланца, между ними кольцо, всё стянуто болтами, и на болтах стоят пружины. Пружина и есть главное действующее лицо: она давит фланцы друг к другу через кольцо. Стык от этого остаётся плотным, но не становится жёстким - он может чуть играть.

Играть ему надо, потому что мотор качается на опорах при каждом разгоне и торможении, а трасса прикручена к кузову. Ту же задачу рядом решает гофра, и именно поэтому два узла постоянно путают. Разница в характере движения: гофра тянется и сжимается вдоль оси, а стык поворачивается и смещается. Про саму гофру у нас есть отдельный разбор.

Как слышно, что он ушёл

Пока прижим есть, стык молчит. Когда прижим упал, части начинают биться друг о друга, и звук выходит характерный: дребезг и звон на переходных режимах - при трогании, на сбросе газа, на кочках. На ровной езде в постоянных оборотах при этом может быть тихо, и человек честно говорит: «то есть, то нет».

На слух этот дребезг не отличить от двух соседей. Так же стрекочет оторвавшийся теплозащитный экран, и так же гремит отвалившаяся перегородка внутри банки. Разбирается это на подъёмнике за минуты: стык шевелят руками, и сразу видно, держит он или ходит. Осмотр у нас бесплатный.

Почему кольцо стачивается

Кольцо в этом стыке зажато между двумя железками, которые всё время двигаются относительно друг друга, и работает оно в жаре. Поверхность притирается и уходит - а иногда вместе с кольцом уходит и посадочная чашка, и тогда новый ремкомплект не помогает: «Citroen C4: кольцо меняют, а скрип возвращается». Пока кольцо толстое, пружины сжаты и давят как надо. Стало тоньше - пружины распрямились, прижим упал. Дальше стык играет свободнее, чем задумано, и остаток кольца съедается быстрее, чем первая половина.

Это и рисует картинка в шапке: сточилось на пару миллиметров, а держать перестал весь стык. Заодно понятно, почему «подтянуть посильнее» тут работает плохо: болты в этом узле не для того, чтобы зажать намертво. Про разницу между стыком, который должен разбираться, и швом, который должен быть глухим, разобрано в отдельной статье.

Дешёвое или нормальное

Теперь главное, ради чего эта статья. Кольца на такой стык бывают дешёвые и бывают нормальные, и в коробке они выглядят одинаково. Разница вылезает по сроку: дешёвое стачивается и просится на замену примерно через год, нормальное ходит долго.

Отсюда честная формулировка выбора: он не между «дорого» и «дёшево», а между одним разом и каждым годом. И сказать это нужно до ремонта. Разницу в цене человек видит сразу, разницу в сроке - через год, и если ему про неё не сказали, он справедливо считает, что его починили плохо.

Второй заезд стоит дороже, чем кажется, и не только деньгами: за год крепёж этого узла стареет, а прикипевший болт превращает пятнадцать минут работы в час. Арифметика тут та же, что и с металлом трассы, и мы её уже считали.

Что смотрят в тот же заезд

Прижим создаёт не кольцо, а пружина. Просевшая пружина не даст прижима и с новым кольцом, вытянутый болт тоже. Поэтому соединение смотрят целиком: узел разбирают один раз, и второй раз лезть в него ради пружины - это заново снимать то же самое. На Haval H6 этот сценарий типовой - разбирали отдельно, почему там берут комплект: «Haval H6: прогорела прокладка - меняют комплектом».

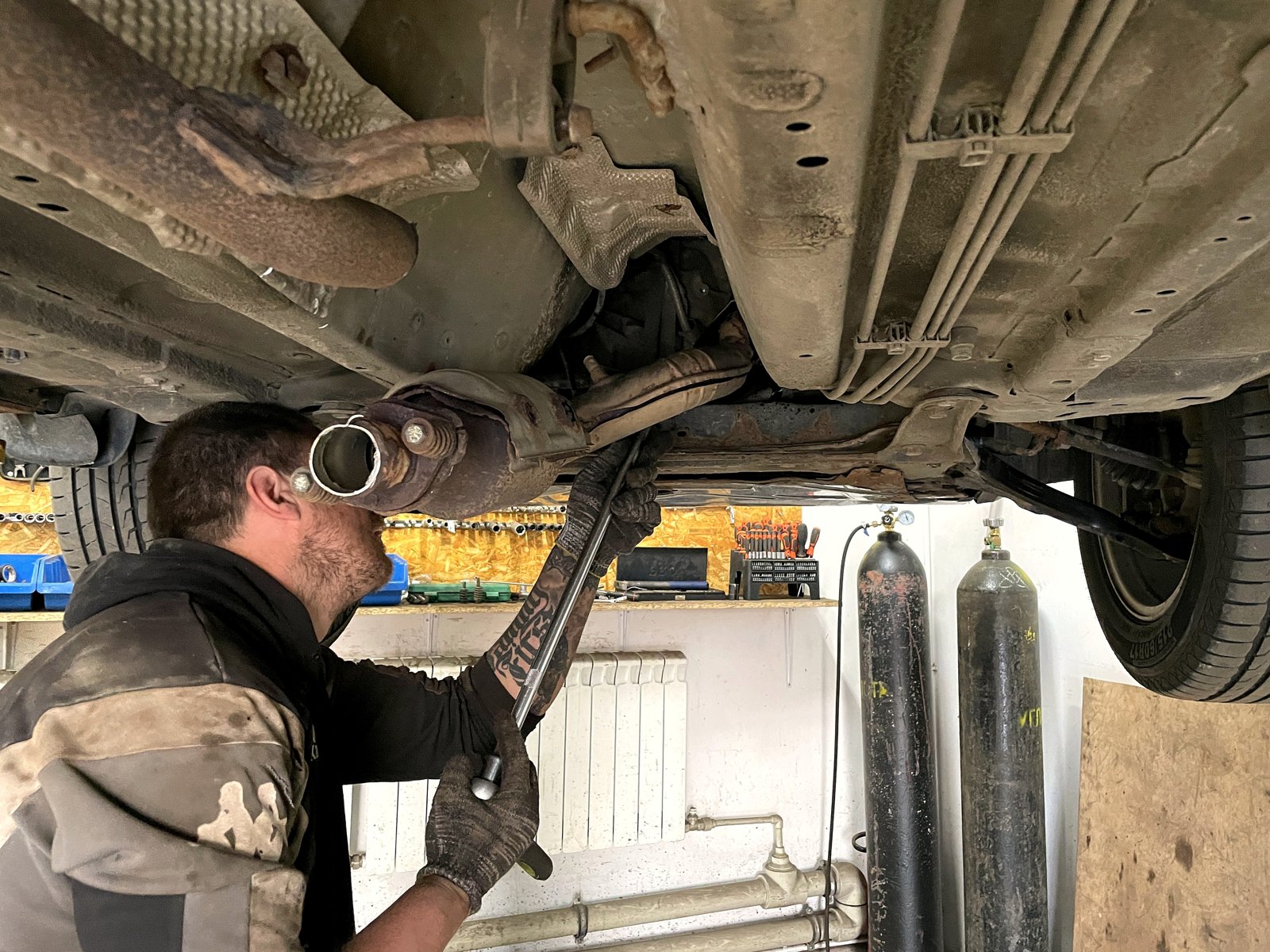

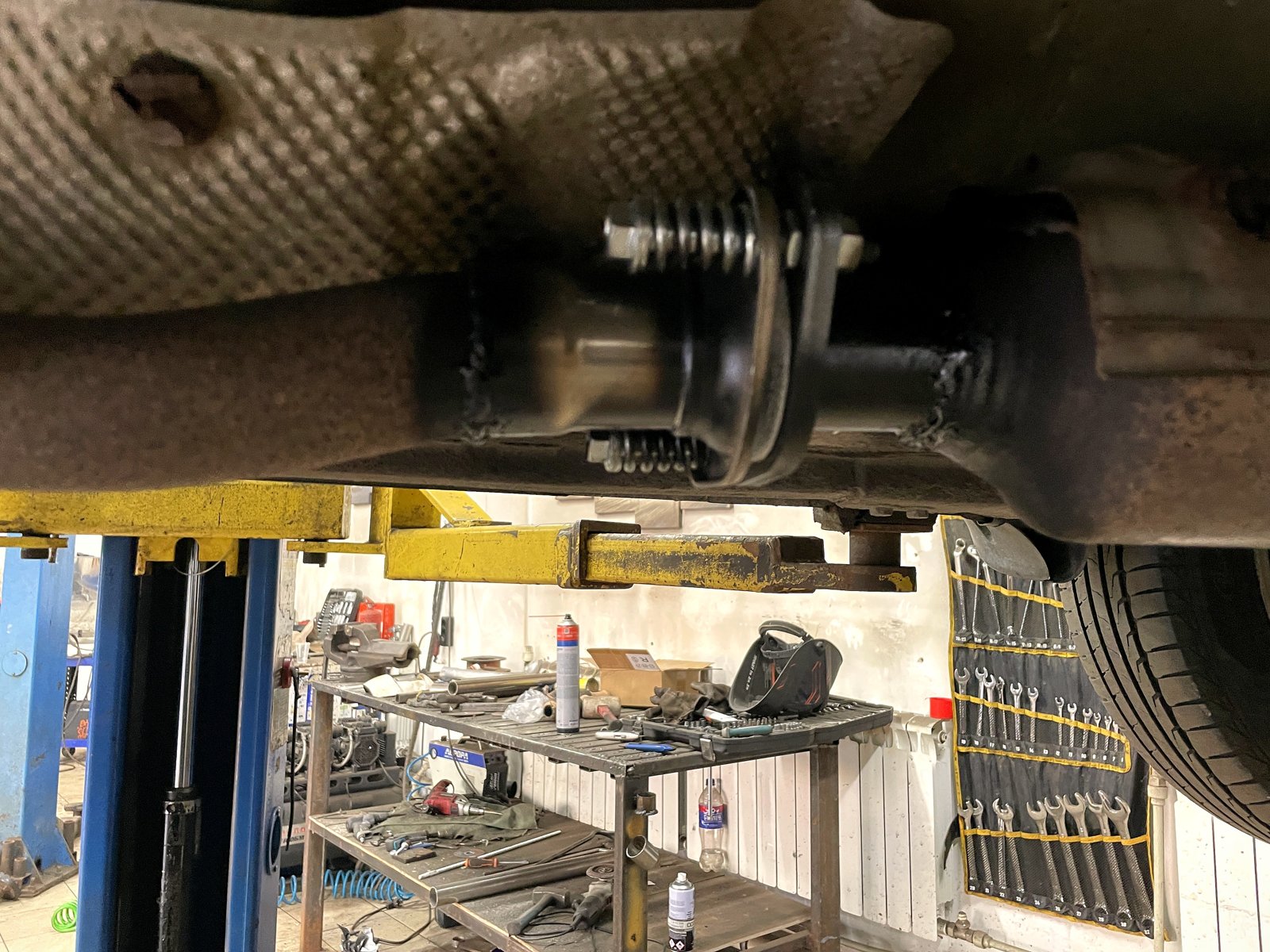

На Qashqai мы так и делали: поменяли демпферное соединение и заодно заварили разошедшийся шов между средней частью и задней банкой - металл там был живой, вставка не понадобилась. Работа с фотографиями лежит в кейсе. Ближайший разбор по марке, где этот же стык уходит вместе с крепежом, у нас написан по Honda CR-V.

Как это делаем мы

• Показываем узел до работы. Стык шевелят при вас, и решение принимается по тому, что видно, а не по названию детали в каталоге. Осмотр и подъёмник бесплатные.
• Говорим про срок, а не только про сумму. Если кольцо дешёвое - так и скажем, что через год оно попросится обратно. Выбор остаётся за вами, но он должен быть с открытыми глазами.
• Ничего не ждём под заказ. Расходники стыка, гофры под любую машину, банки и резонаторы почти под любую лежат на складе. Банки у нас алюминизированные, нержавеющих на складе нет, и это тоже честнее сказать сразу. Родное брать не обязательно: аналоги подбираем индивидуально под машину.
• Если стык умер вместе с трубой, участок гнём сами на трубогибе из нержавейки 304 в день обращения - под любую машину, даже ту, которой нет ни в одном нашем разборе. Где готовая деталь не пролезает, догибаем по месту. Гарантия на нашу работу и наш материал - год.

Работаем в живую очередь, без записи, машину не оставляют. Две точки: Южное шоссе во Фрунзенском районе Петербурга и Тельмана в Тосненском районе области, рядом с Колпино. К нам едут и из области, и из других регионов. И про звук: прямоток, спортивный резонатор, насадки, банка с управляемой заслонкой - это тоже к нам, только сначала имеет смысл убрать дребезг. Пока стык болтается, любой тюнинг будет звучать не так, как задумано.
