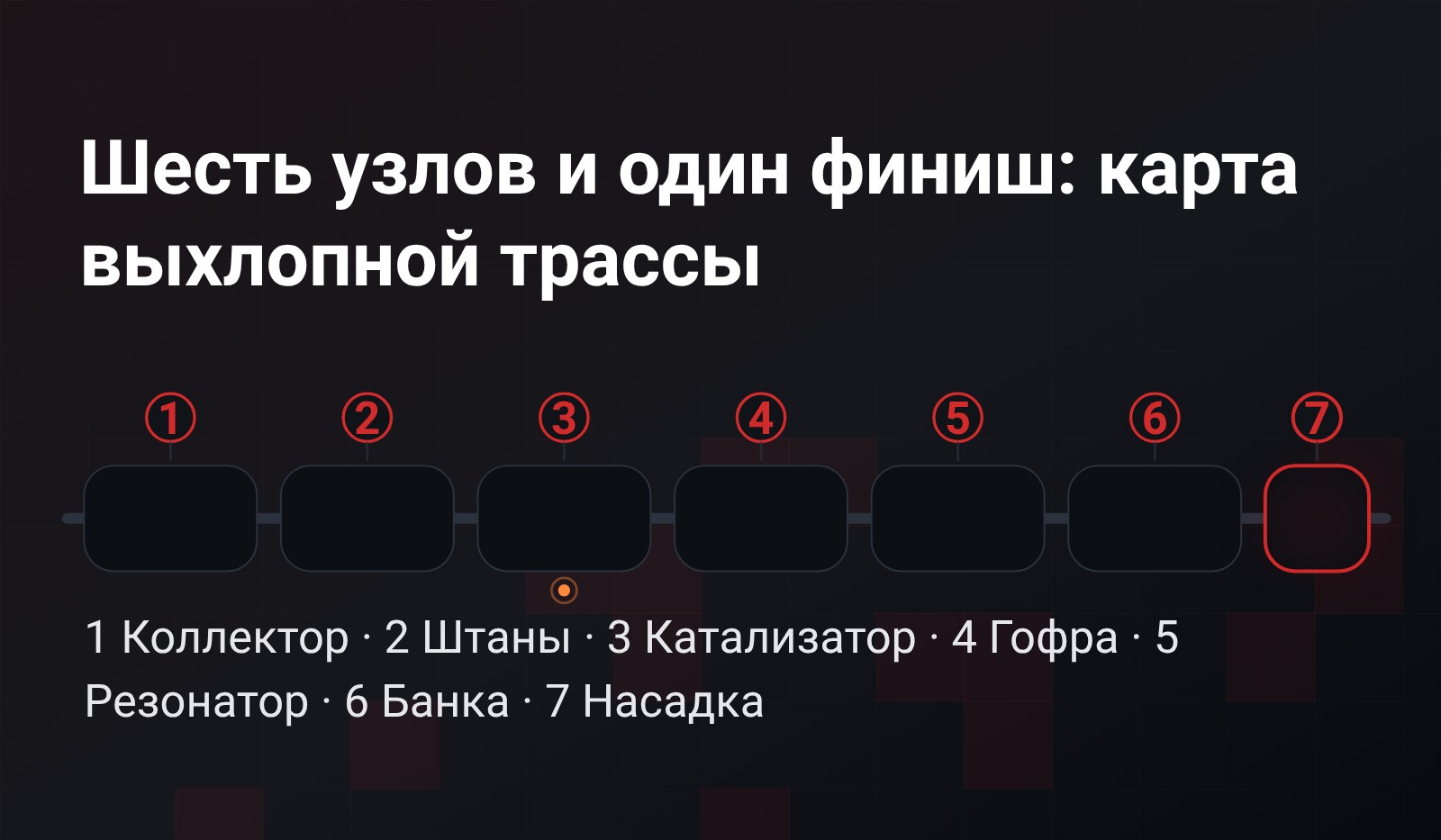

Как устроена выхлопная система: карта трассы от коллектора до насадки
«Коллектор», «штаны», «катализатор», «гофра», «резонатор», «банка», «насадка» - на осмотре мастер называет эти слова одно за другим, и легко потерять, какое к какой железке относится. На деле это не список деталей вразнобой, а одна трасса длиной в несколько метров, и у каждого узла на ней своё место и своя работа. Собрали карту от коллектора до насадки: что каждый узел делает, где стоит и почему порядок именно такой. Устройство каждого узла подробно разобрано в соседних статьях - здесь только карта и ссылки на них.
Полоса сверху - жар: у мотора до 900 °C, к срезу ниже 300 °C. Нажмите узел, чтобы узнать, как он умирает и сколько стоит.
По ходу газов: от мотора вниз к срезу трубы. Нажмите узел.
Выберите узел на карте
Покажем, что он делает, как именно сдаётся, по какому признаку его узнать и сколько стоит эта работа у нас.
Узел 1. Коллектор
Трасса начинается не от машины, а от мотора. Коллектор крепится прямо к головке блока цилиндров через фланец на шпильках и первым принимает поток - самый горячий за всю трассу, ещё до того, как газ вообще куда-то ушёл. Несколько отдельных потоков от разных цилиндров сходятся в нём в один и дальше идут вниз по трассе уже вместе.
Именно здесь жар и вибрация мотора бьют сильнее всего, поэтому коллектор чаще других узлов трескается и теряет шпильки. Устройство узла, почему он сдаётся первым и что с ним делают на осмотре - в статье про выпускной коллектор.
Узел 2. Приёмная труба, она же штаны
От коллектора газ уходит в приёмную трубу - её называют штанами за характерную раздвоенную форму на моторах с несколькими выпускными потоками. Задача простая: принять горячий поток и довести его дальше, к катализатору, не развалившись раньше времени от жара и качания мотора на опорах.
На турбированном моторе между коллектором и катализатором встаёт ещё один узел - даунпайп. Он идёт сразу после турбины и ведёт газ дальше, к тому же катализатору, что и штаны на атмосферном моторе.
Даунпайп - не то же самое, что штаны, хотя место на карте похожее: разница в точке отсчёта и в креплении разобрана в статье про даунпайп. Что происходит со штанами на атмосферном моторе и почему этому узлу достаётся раньше всех - в отдельном разборе приёмной трубы.
Узел 3. Катализатор
Катализатор дожигает то, что не сгорело в моторе, - реакция идёт внутри сот, покрытых драгметаллом, и запускается только при высокой температуре. Холодным узел почти бесполезен. Поэтому его ставят как можно ближе к мотору, пока газ ещё не успел остыть, а не в конце трассы рядом с глушителем.
За здоровьем узла следят два кислородных датчика - один до него, второй после. Зачем нужны оба и почему второй капризнее, разобрали в статье про лямбда-зонд, а полный список признаков забитого катализатора - в отдельном разборе. Если катализатор физически убирают, на его месте часто встаёт пламегаситель - что это за узел, в статье про пламегаситель.
Узел 4. Гофра
На карте гофра стоит после катализатора, и у многих машин это буквально так: труба успела отойти от катализатора, немного остыть и получить свободу для движения, а гофре как раз нужен гибкий участок. Но единственного места у неё нет. Иногда гофра стоит раньше, сразу у коллектора или приёмной трубы, ближе к мотору - там, где трасса жёстче всего страдает от качания двигателя на опорах. Иногда узел встречается ещё раз дальше по трассе, под днищем. А на части машин и выхлопа два: у Freelander 2 с дизелем есть свой короткий выхлоп от отопителя Webasto, и в трёх разборах владельцев прогорала как раз его гофра.
Зачем гофра вообще нужна, если труба и так гнётся под форму машины, разобрали в отдельной статье, а почему одна и та же деталь у мотора обходится дороже, чем под днищем, - в разборе про доступ и цену. Рвущуюся гофру не заваривают - меняют на новую, а собирают узел по месту или на верстаке, смотря по доступу.
Узел 5. Резонатор
К резонатору газ приходит уже очищенным и заметно остывшим - здесь трасса впервые всерьёз занимается не химией и не движением, а звуком. Резонатор гасит часть шумовой волны заранее, до основного глушителя, и вместе с диаметром трубы и объёмом банки формирует итоговый тон выхлопа.
В отличие от банки, резонатор не ремонтируют - его меняют целиком, разбирать и варить там нечего.
Узел 6. Глушитель, он же банка
Банка - последний и самый крупный узел на пути звука. Внутри у неё несколько камер, перегородки между ними и в части камер звукопоглощающая набивка - именно это устройство и решает, тихо у вас едет машина или громко. Подробно про три элемента внутри и что делает каждый - в статье про устройство глушителя.
«Прямоток» - не отдельная деталь, а устройство самой банки: минимум перегородок и камер внутри, в пределе - почти прямая труба. Что при этом физически меняется в звуке, разобрали в статье про прямоток.
Финиш: насадка
Насадка стоит на самом срезе, после того как всё, что формирует звук, уже отработало. Снаружи она заметнее всего - её и видно первой, если заглянуть под бампер, - но физически изменить она способна немного: форму и размер среза, материал, лёгкий штрих тона на самом выходе газа. Громкость и характер звука решают узлы, которые стоят раньше.
Что насадка меняет реально, а что только кажется, разобрали в статье про насадки на выхлоп.
Почему порядок именно такой
Если сложить карту заново, порядок узлов держится всего на трёх вещах: где на трассе горячее всего, где мотор двигается сильнее всего и когда у трассы вообще появляется работа со звуком.
Как мы читаем трассу на осмотре
На подъёмнике трассу смотрим целиком, а не только тот узел, на который жалуется клиент, - беда в одном месте часто тянет за собой соседний. Что именно делать: латать, менять узел целиком или гнуть новый участок из нержавейки - решаем по факту, после того как трасса открыта и видна вся картина, а не по одному звуку из телефонной трубки. Если же машину вы только присматриваете, кое-что по этой карте видно и без подъёмника: три признака в выхлопе при осмотре б/у подскажут, торговаться, ехать на осмотр или не волноваться вовсе.
По каждому узлу этой карты есть чем закрыть место. Гофры у нас в наличии под любую машину, банки и резонаторы - почти под любую, они лежат на складе, а не едут под заказ; родное при этом брать необязательно, аналог подбираем индивидуально под машину. Трубу между узлами гнём сами на своём трубогибе из нержавейки - в том числе для машин, которых нет ни в наших кейсах, ни на сайте: трасса собирается по месту целиком. Катализатор - тот узел карты, где выбор шире, чем «оригинал или вырезать»: в наличии металлические катализаторы с обогащёнными драгметаллами и разных размеров.
Осмотр бесплатный, машину смотрим в день обращения, живая очередь и без записи. Сумму называем до начала работ. Едут к нам и из области, и из других регионов, поэтому и точек две: Южное шоссе во Фрунзенском районе и Тельмана в Тосненском районе, рядом с Колпино.
Непонятно, какой узел барахлит, или просто хотите знать, что у вас под днищем? Приезжайте на бесплатный осмотр: посмотрим трассу целиком на подъёмнике и покажем вживую, что где стоит.
Частые вопросы
В каком порядке идут узлы выхлопной системы?+
От мотора к срезу: коллектор, приёмная труба (на турбированном моторе вместо неё - даунпайп), катализатор, гофра, резонатор и глушитель, на самом конце - насадка. Гофра при этом не всегда стоит именно на этом месте: у части машин она встречается ближе к мотору, а у части - ещё раз дальше по трассе. Остальной порядок стабильнее.
На моей машине точно есть все шесть узлов?+
Не обязательно все сразу и не обязательно по одному. У части машин катализатор физически убран, и на его месте стоит пламегаситель, у части резонатора нет вовсе или их два, гофра иногда встречается дважды. Точный состав трассы под конкретную машину виден на подъёмнике, а не по общей карте.
Почему катализатор стоит близко к мотору, а не рядом с глушителем?+
Ему для работы нужна высокая температура - химическая реакция внутри сот идёт только на жаре. Чем ближе узел к мотору, тем быстрее он выходит на рабочую температуру после холодного пуска, поэтому катализатор ставят как можно раньше по трассе, а не в хвосте рядом с глушителем.
Чем отличается приёмная труба от даунпайпа?+
Оба ведут газ от мотора к катализатору, но забирают его в разной точке. Приёмная труба стыкуется прямо с выпускным коллектором - так устроен атмосферный мотор. Даунпайп появляется только там, где стоит турбина: он идёт сразу после неё и принимает уже прошедший через лопатки поток. Разница в устройстве и креплении разобрана в статье про даунпайп.
Резонатор и глушитель - это одно и то же?+
Нет, хотя оба работают со звуком. Резонатор стоит раньше по трассе и гасит часть волны предварительно, глушитель (банка) - основной узел, который делает финальную работу камерами, перегородками и набивкой. При поломке резонатор меняют целиком, а банку в большинстве случаев можно вскрыть и заварить.
Гофра всегда стоит рядом с мотором?+
Нет. У части машин она действительно ближе к мотору - там, где трасса больше всего страдает от качания двигателя на опорах. У других гофра встречается дальше, под днищем, а иногда узел стоит в обоих местах сразу. От этого же зависит и цена замены - разобрали отдельно, почему гофра у мотора обходится дороже.
Что делать, если непонятно, какой именно узел барахлит?+
Ехать не по звуку из телефонной трубки, а на осмотр: по одному описанию гул от гофры легко перепутать с гулом от прогоревшей приёмной трубы, а стук резонатора - со стуком подвеса. Трассу поднимаем и смотрим целиком, осмотр бесплатный, машину берём в день обращения.
Насадка правда меняет звук машины?+
Немного, и только на самом срезе. Форма, размер и материал насадки - это то, что видно снаружи и что реально в её власти. Тон и громкость к этому моменту уже решены раньше по трассе - резонатором, банкой и диаметром трубы.
